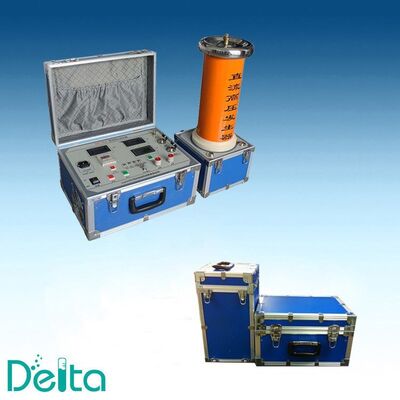

ZGF-400kV / 3mA DC High Voltage Test Set cho thử nghiệm cáp 220kV và arrester
| Nguồn gốc | Trung Quốc |
|---|---|
| Hàng hiệu | LAB TECH |
| Chứng nhận | ISO9001 |
| Số mô hình | ZGF-400kV/3mA |
| Số lượng đặt hàng tối thiểu | 1 bộ |
| Giá bán | USD 8000 - 15000 / set |
| chi tiết đóng gói | Thùng gỗ dán, mỗi thùng 1 bộ, 1200 x 800 x 1500 mm |
| Thời gian giao hàng | 20-25 ngày |
| Điều khoản thanh toán | T/T, L/C |
| Khả năng cung cấp | 30 bộ mỗi tháng |
Thông tin chi tiết sản phẩm
Mô tả sản phẩm
The Bộ kiểm tra điện áp cao DC ZGF-400kV/3mA là một máy phát điện áp cao DC cách điện bằng dầu, kích từ nối tiếp, được thiết kế để kiểm tra tại hiện trường và trong phòng thí nghiệm đối với cáp điện loại 110kV và 220kV, chống sét van oxit kẽm, sứ cách điện, máy biến áp và thiết bị đóng cắt. Nó cung cấp điện áp đầu ra DC có thể điều chỉnh liên tục từ 0-400kV ở dòng điện định mức 3mA, với chức năng đo điện áp tham chiếu tự động 0.75 U1mA để kiểm tra dòng rò của chống sét van MOA (metal oxide arrester).
Ứng dụng
Kiểm tra điện áp chịu đựng DC vẫn là phương pháp thực tế nhất để đánh giá tình trạng cách điện của cáp ngâm dầu, cáp XLPE cũ không thể kiểm tra bằng AC, và để đo điện áp tham chiếu 1mA (U1mA) và dòng rò 0.75 U1mA của chống sét van oxit kẽm. Công suất định mức 400kV/3mA bao phủ chống sét van 220kV và hệ thống cáp 110kV với biên độ an toàn, trong khi cấu trúc mô-đun nhẹ cho phép hai kỹ thuật viên mang thiết bị vào trạm biến áp và rãnh cáp.
Các tính năng chính
- Đầu ra có thể điều chỉnh liên tục từ 0 đến 400kV DC, dòng điện định mức 3mA
- Kiểm tra MOA tự động: đo dòng rò U1mA và 0.75 U1mA, tính toán tỷ lệ và in kết quả
- Độ ổn định cao dưới tải điện dung; hệ số gợn sóng tốt hơn 0.5% ở đầu ra định mức
- Bảo vệ quá áp, quá dòng và khởi động từ 0 với ngắt tự động
- Màn hình LCD lớn với menu tiếng Trung/Anh, đường cong điện áp và dòng điện thời gian thực
- Hoạt động một phím 0.75 U1mA tích hợp để kiểm tra chống sét van
- Bình cách điện bằng dầu với tùy chọn máy biến áp làm mát bằng không khí hoặc làm mát bằng dầu
- Thiết kế mô-đun di động: bình HV, bộ điều khiển và cáp kết nối trong các hộp riêng biệt
Thông số kỹ thuật
| Điện áp đầu ra định mức | 400kV DC (cực âm tiêu chuẩn, cực dương tùy chọn) |
| Dòng điện đầu ra định mức | 3mA |
| Công suất định mức | 1200W |
| Nguồn cấp đầu vào | AC 220V +/-10%, 50/60Hz, một pha |
| Điều chỉnh điện áp | Liên tục, 0-100% điện áp định mức |
| Độ chính xác điện áp | +/-1.5% giá trị đọc, +/-1 chữ số |
| Độ chính xác dòng điện | +/-1.5% giá trị đọc, +/-1 chữ số |
| Hệ số gợn sóng | Nhỏ hơn 0.5% ở điện áp và dòng điện định mức |
| Hiển thị điện áp | LCD, 0-400.0kV, độ phân giải 0.1kV |
| Hiển thị dòng điện | LCD, 0-3000uA, độ phân giải 1uA |
| Môi trường cách điện | Dầu máy biến áp, bình HV ngâm dầu |
| Làm mát | Làm mát bằng không khí tự nhiên, hoạt động liên tục ở tải định mức |
| Nhiệt độ môi trường | -10C đến +40C |
| Độ ẩm tương đối | Nhỏ hơn 85%, không ngưng tụ |
| Độ cao | Lên đến 2000m |
| Trọng lượng tổng thể | Bình HV khoảng 95kg, bộ điều khiển khoảng 8kg |
Phụ kiện tiêu chuẩn
- Bình máy phát HV ngâm dầu với đầu ra sứ HV
- Bộ điều khiển kỹ thuật số với màn hình LCD và máy in
- Cọc xả điện áp định mức 400kV
- Ampe kế vi và cáp đo có che chắn
- Cáp nối đất và cọc tiếp địa
- Gioăng dự phòng và phễu đổ dầu
- Hướng dẫn vận hành và bảo trì bằng tiếng Anh
- Báo cáo kiểm tra tại nhà máy và chứng chỉ hiệu chuẩn
Tiêu chuẩn kiểm tra
Bộ thiết bị được thiết kế để hỗ trợ kiểm tra theo IEC 60060-1 (kỹ thuật kiểm tra điện áp cao), IEC 60076-3 (mức cách điện máy biến áp lực) và DL/T 596 (kiểm tra phòng ngừa thiết bị điện). Đối với kiểm tra chống sét van oxit kẽm, quy trình U1mA và 0.75 U1mA tuân theo IEC 60099-5 và GB 11032.
Tại sao chọn bộ này
Mỗi bộ thiết bị được lắp ráp, đổ dầu và chạy ở điện áp định mức trong 1 giờ trước khi giao hàng, với dạng sóng kiểm tra và dòng rò được ghi lại trong báo cáo tại nhà máy. Bộ điều khiển lưu trữ 50 bản ghi kiểm tra gần nhất, thuận tiện cho việc so sánh định kỳ dòng rò của chống sét van tại cùng một địa điểm. Chúng tôi cung cấp các phiên bản nguồn vào 220V/50Hz và 110V/60Hz, và có thể cung cấp đầu ra cực dương theo yêu cầu.
Câu hỏi thường gặp
H: Bộ này có thể kiểm tra cáp 220kV không?
Đ: Có. Điện áp kiểm tra chịu đựng DC 400kV bao phủ điện áp kiểm tra chịu đựng DC cho cáp loại 220kV với biên độ an toàn. Đối với các đoạn cáp rất dài, dòng điện nạp phải được kiểm tra so với định mức 3mA, và chúng tôi có thể báo giá cho mẫu 5mA nếu cần.
H: Có bao gồm cọc xả điện áp không?
Đ: Có, một cọc xả điện áp định mức 400kV có dây nối đất được bao gồm trong phạm vi cung cấp tiêu chuẩn.
H: Bảo hành là bao lâu?
Đ: Bảo hành một năm cho toàn bộ bộ thiết bị, với tư vấn kỹ thuật trọn đời và cung cấp phụ tùng thay thế trong mười năm.
