Máy phân tích chất lượng điện ba giai đoạn, Máy ghi dữ liệu chất lượng điện

Máy phân tích chất lượng điện ba giai đoạn, Máy ghi dữ liệu chất lượng điện

Lời giới thiệu:

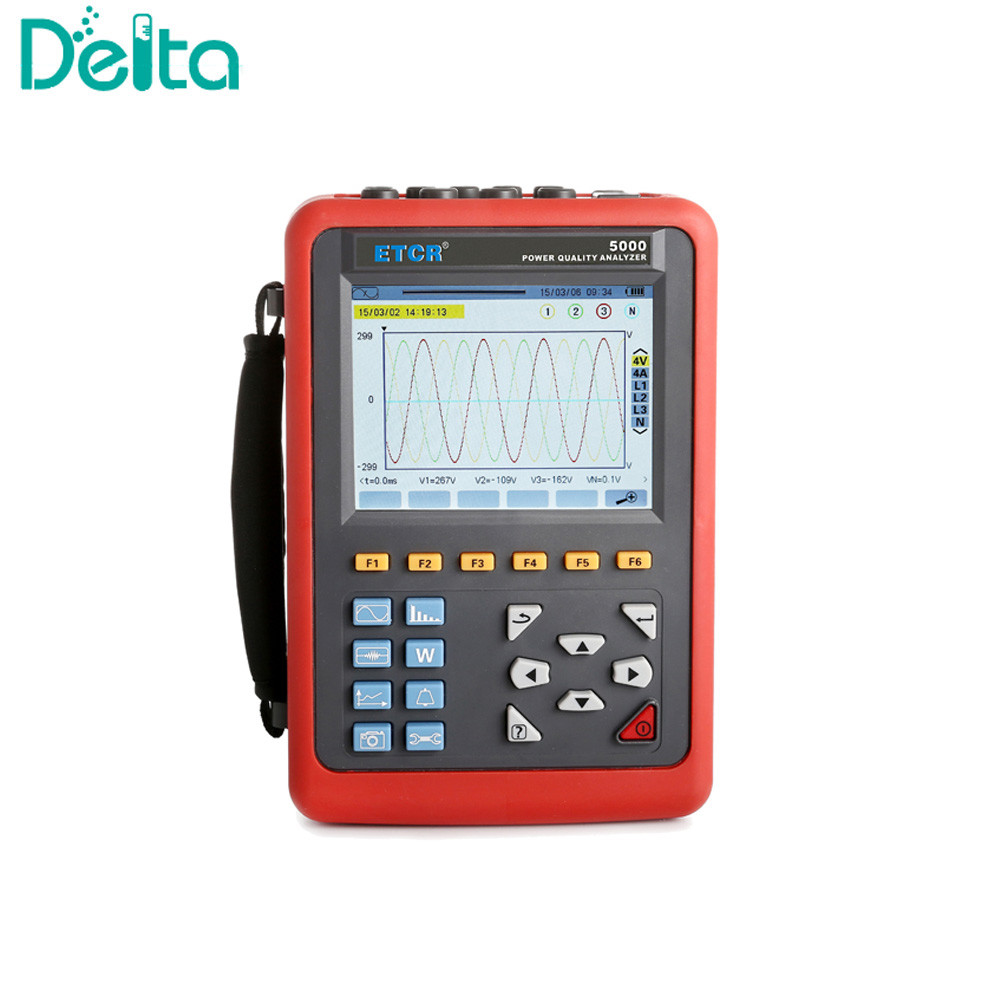

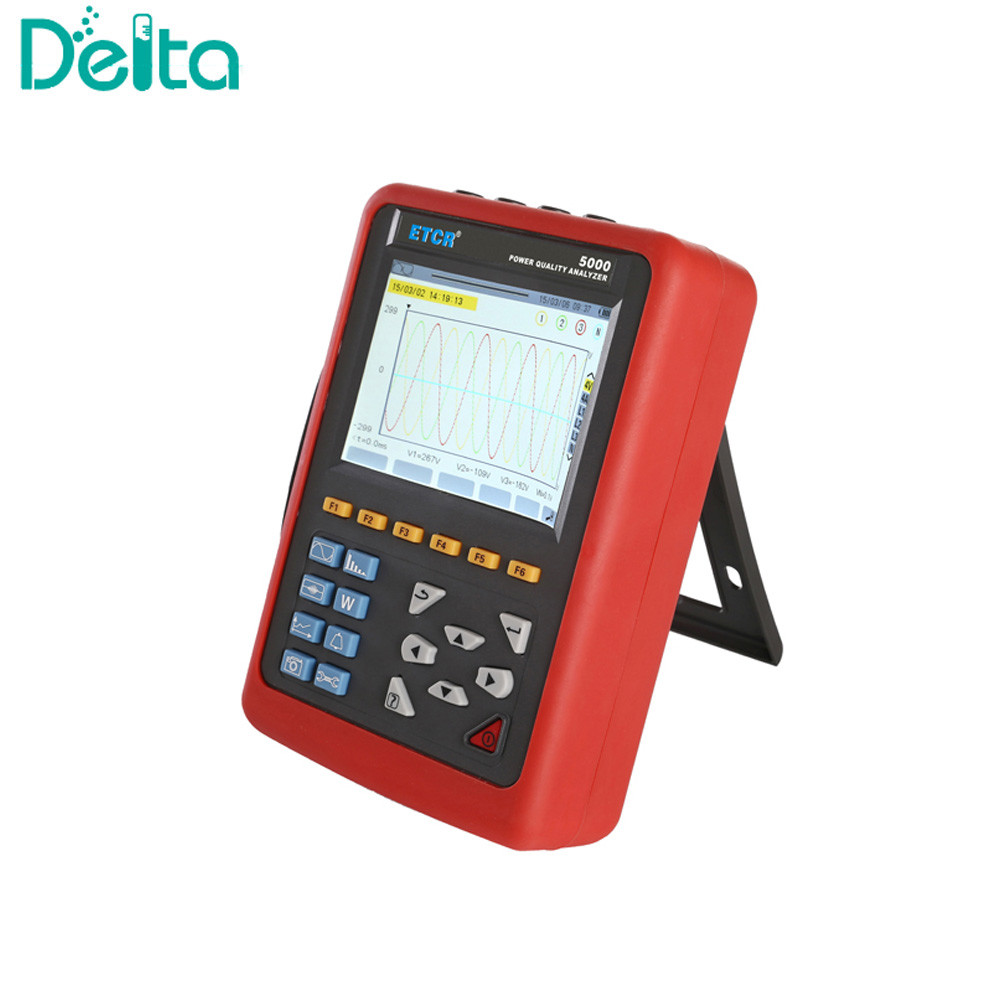

ETCR-5000Ba giai đoạn Power chất lượng phân tích, Power chất lượng dữ liệu Logger làĐược thiết kế đặc biệt để phân tích và chẩn đoán toàn diện về tất cả các thông số điện áp, dòng điện, công suất, công suất, hài hòa và pha.


Nó áp dụng cho ngành công nghiệp điện, hóa dầu, luyện kim, đường sắt, các doanh nghiệp khai thác mỏ, các tổ chức nghiên cứu khoa học và bộ phận đo lường.
ETCR-5000 Máy phân tích chất lượng điện 3 pha Máy ghi dữ liệu chất lượng điệnphù hợp vớiCác thử nghiệm thực địa gồm ba giai đoạn, đa chức năng và thông minh, hoạt động ngắn gọn giữa người và máy.

Các thông số:

Nguyên nhân ảnh hưởng	Điểm thử	Tình trạng cơ bản	Điều kiện làm việc
Nhiệt độ môi trường	Tất cả các thông số	(23±2) °C	-10°C~40°C
Độ ẩm tương đối	Tất cả các thông số	40% ~ 60%	< 80%
Điện áp pha đến trung tính	Tất cả các thông số	(100±1%) V	1.0V ~ 1000V
Điện áp pha-phase	Tăng áp pha-phase RMS thực sự	(200±1%) V	1.0V ~ 2000V
Hiện tại	Điện RMS thực	(5±1%) A	10mA ~ 1000A
Tần số mạng	Tất cả các thông số	50Hz±0,1Hz	40Hz ~ 70Hz
Chuyển pha	Sức mạnh hoạt động và năng lượng hoạt động	Cosφ=1	Cosφ: 0.2 ~ 1.0
	Năng lượng phản ứng và năng lượng phản ứng	Sinφ=1	Sinφ: 0.2 ~ 1.0
Động thái	Tất cả các thông số	< 0,1%	0.0% ~ 100%
Sự mất cân bằng điện áp	Tất cả các thông số	< 10%	0.0% ~ 100%
Điện áp hoạt động của thiết bị	Tất cả các thông số	DC9.8V±0.1V	DC9.5V~10.5V
Điện trường bên ngoài, từ trường	Tất cả các thông số	nên tránh
Vị trí thử nghiệm	Các thông số liên quan được đo hiện tại	Kiểm tra dây ở giữa kẹp.

Nguồn cung cấp điện	Bộ pin lithium-ion 9.6V có thể sạc lại, sạc dự phòng.
Chỉ số pin	Biểu tượng pin cho thấy năng lượng thải. Khi điện áp quá thấp, tự động tắt sau 1 phút.
Tiêu thụ năng lượng	Tiêu thụ điện hiện tại của thử nghiệm bình thường 490 mA, làm việc liên tục trong 8 giờ.
Chế độ hiển thị	Màn hình màu LCD, 640dots*480dots, 5,6 inch, phạm vi hiển thị: 116mm*88mm.

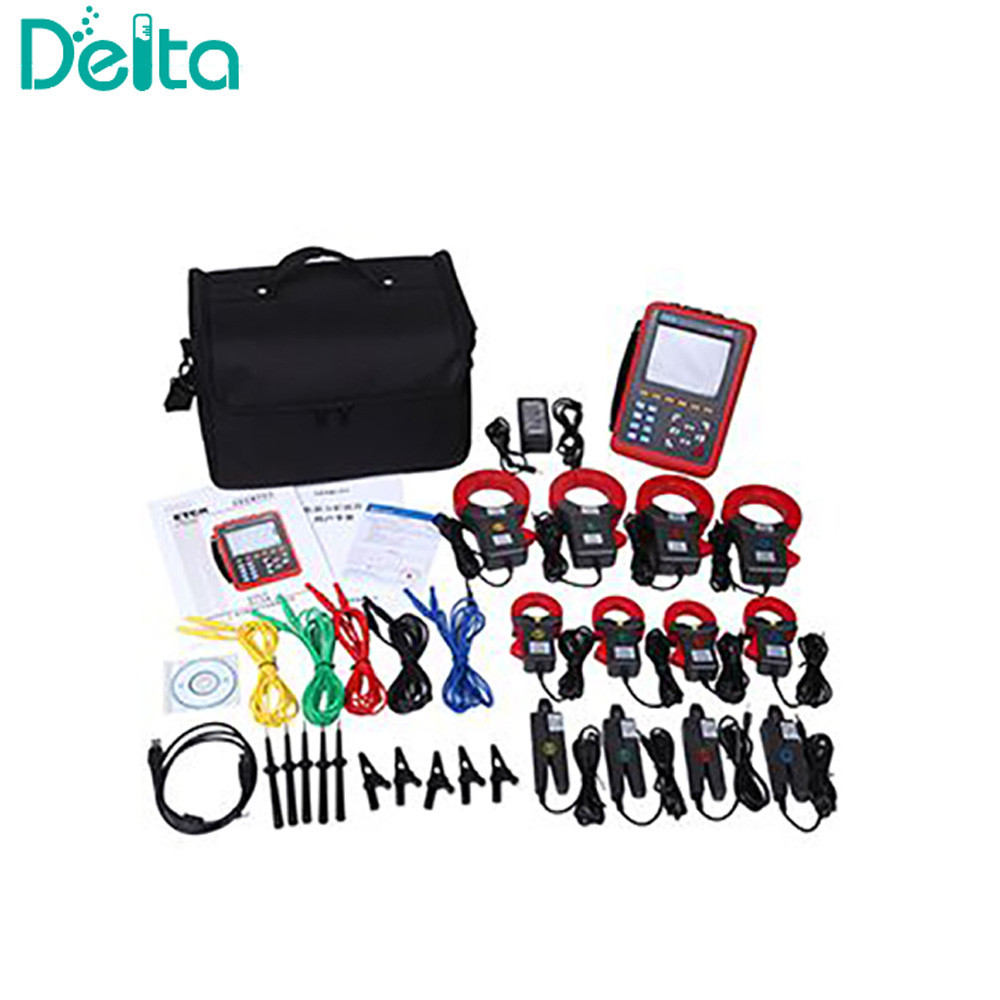

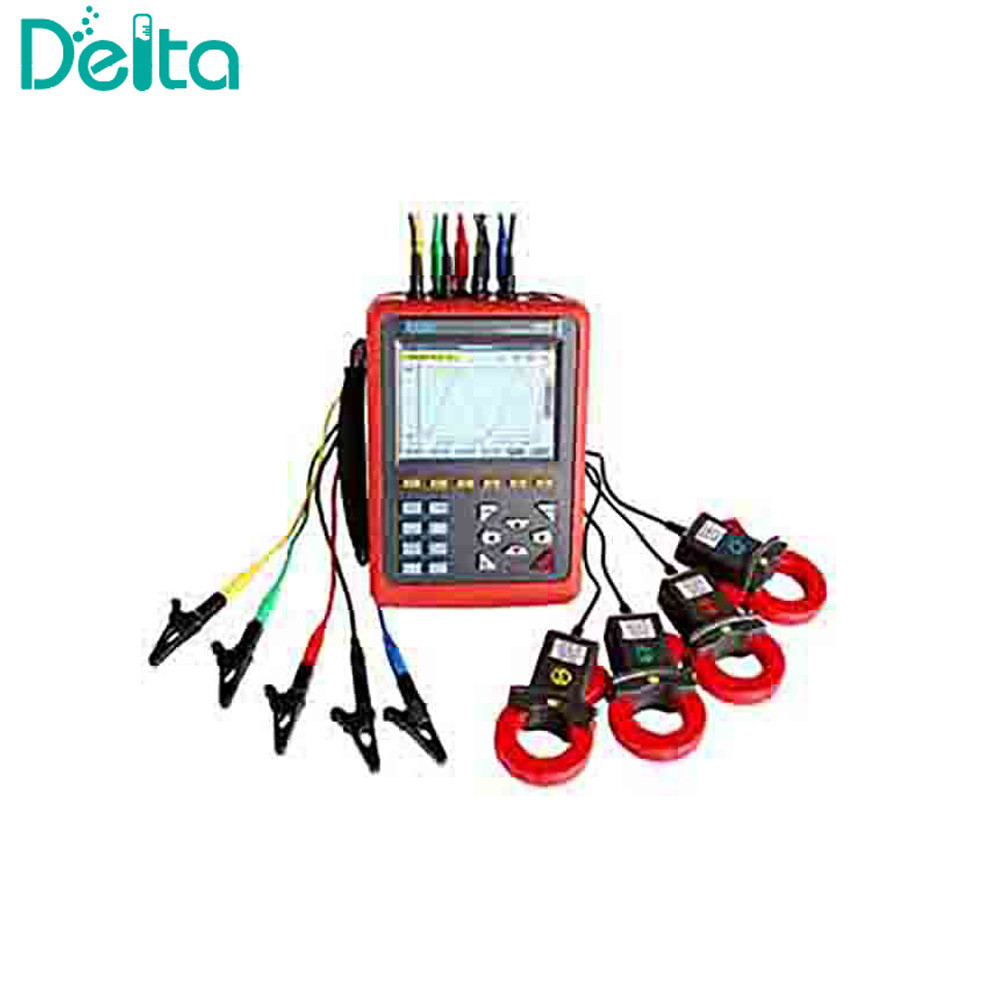

Kích thước của kẹp	008 kẹp điện sắc nhỏ: 7,5mm*13mm; 040 vòng tròn điện kẹp: 35mm * 40mm; 068 vòng tròn điện kẹp: 68mm*68mm;
Kích thước thiết bị	L*W*H: 240mm*170mm*68mm.

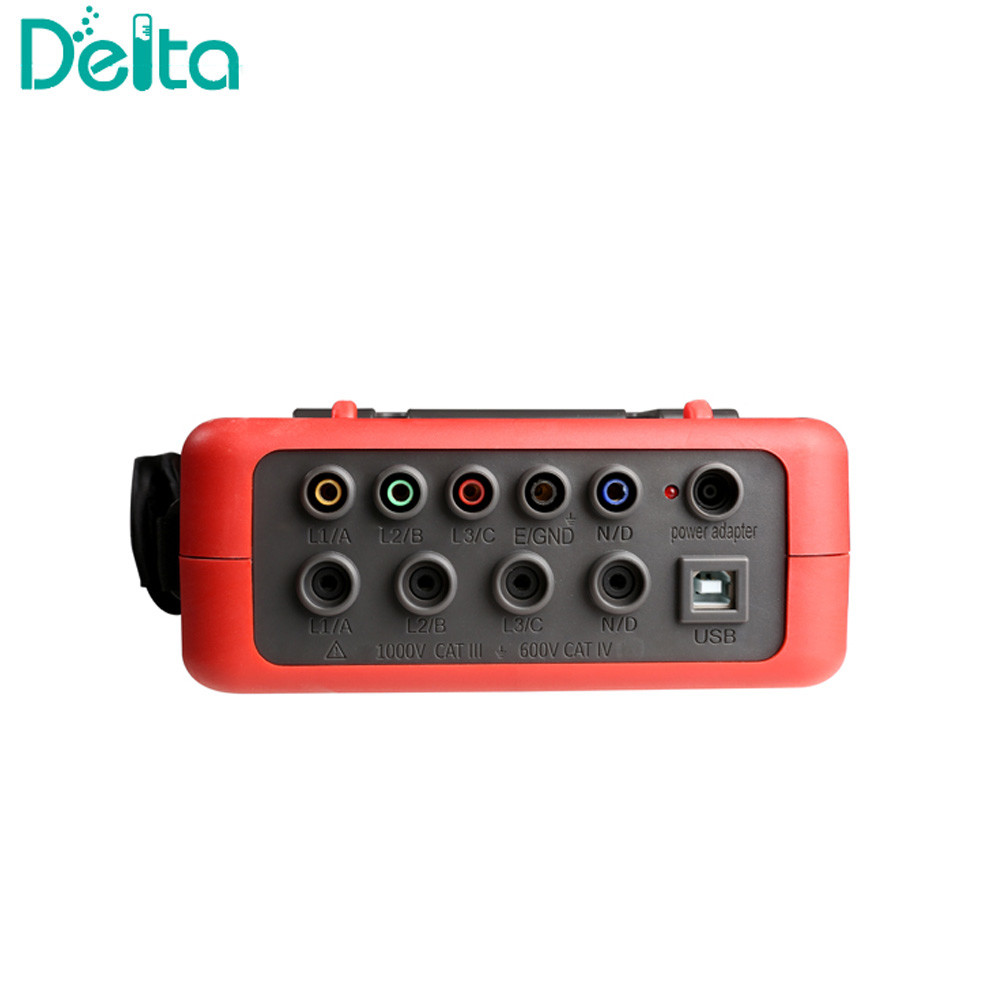

Số kênh	4U/4I.
Điện áp pha đến pha	1.0V~2000V.
Điện áp pha đến trung tính	1.0V~1000V.
Hiện tại	008 điện kẹp: 10mA ~ 10.0A; 040 điện kẹp: 0,10A ~ 100A; 068 điện kẹp: 1,0A ~ 1000A; Bộ biến áp dòng điện tùy chọn: dòng điện đầu vào thiết bị 1mA ~ 500mA.
Tần số	40Hz~70Hz.
Các thông số của điện	W, VA, Var, PF, DPF, cosφ, tanφ.
Các thông số năng lượng	Wh, Varh, Vah.
Động thái	Lệnh 0~50.
Sự biến dạng hài hòa tổng thể	Lệnh 0~50, mỗi giai đoạn.
Chế độ chuyên gia	Vâng. Vâng.
Số lượng hồ sơ tạm thời	150 bộ.
Điện áp nhấp nháy	Vâng. Vâng.
Chế độ khởi động hiện tại	Vâng, 100 giây.
3 giai đoạn mất cân bằng	Vâng. Vâng.
Ghi lại	300 ngày ((lưu trữ đồng thời 20 thông số, ghi lại một điểm mỗi 5 giây).
Giá trị ghi nhận tối thiểu/tối đa	Đo các giá trị tối đa và tối thiểu trong một khoảng thời gian.
Cảnh báo	40 loại tùy chọn tham số khác nhau, 12.800 bộ báo động.
Đỉnh	Vâng. Vâng.
Hiển thị sơ đồ phasor	Tự động.
Khả năng chụp ảnh tức thời	60.
Ngôn ngữ menu	Tiếng Anh / Trung Quốc.
Truyền thông	USB.
Tự động tắt	Khi một chiến dịch báo động được bắt đầu hoặc tìm kiếm các biến thể, một sự bắt nguồn hiện tại đang chờ đợi hoặc đang diễn ra, thiết bị không tự động tắt.
	Trong chế độ thử nghiệm khác, 15 phút không nhấn phím, tắt tự động sau khi nhắc 1 phút.
Chức năng đèn hậu	Vâng, thích hợp để sử dụng vào ban đêm và nơi tối.
Trọng lượng	Người chủ: 1,6kg (với pin).
	008 kẹp điện sắc nét nhỏ: 170g*4;
	040 vòng tròn điện kẹp: 190g*4;
	068 vòng tròn điện kẹp: 510g*4;
	Các dây thử nghiệm và bộ điều hợp điện: 900g;
	Tổng trọng lượng: khoảng 10,5kg (với bao bì).
Chiều dài của dây thử điện áp	3m.
Chiều dài của dây cảm biến dòng	2m.
Nhiệt độ hoạt động và độ ẩm	-10 °C ~ 40 °C; dưới 80% Rh.
Môi trường lưu trữ	-10°C~60°C; dưới 70% Rh.
Kháng input	Kháng cố đầu vào của điện áp thử nghiệm: 1MΩ.
Chống điện áp	Cưỡng lại điện áp xoay xoay 3700V/50Hz trong 1 phút giữa dây dẫn thiết bị và vỏ.
Khép kín	Giữa dây dẫn thiết bị và vỏ ≥ 10MΩ.
Cấu trúc	Tự cách nhiệt đôi, với lớp vỏ chống rung của cách nhiệt.
Các quy tắc an toàn	IEC 61010 1000V CAT III / 600V CAT IV, IEC 61010-031, IEC 61326, Độ ô nhiễm: 2.
Kích thước bao bì	400*270*270mm) (L*W*H)
Trọng lượng	8kg

Chức năng:
Màn hình sóng hiển thị thời gian thực (4 kênh điện áp/4 kênh điện hiện tại).
Giá trị RMS thực của điện áp và dòng điện.
Các thành phần DC của điện áp.
Giá trị điện và điện áp đỉnh.
Giá trị điện và điện áp RMS tối thiểu và tối đa trong nửa chu kỳ.
Phiên bản phasor hiển thị.
Đo mỗi âm thanh hài hòa lên đến thứ tự 50.
Biểu đồ thanh cho thấy tỷ lệ hài hòa của dòng điện và điện áp của mỗi giai đoạn.
Total harmonic distortion (THD).
Khả năng hoạt động, phản ứng, khả năng, theo pha và tích lũy.
Năng lượng hoạt động, phản ứng, dường như, theo pha và tích lũy.
Transformer K Factor.
Các yếu tố công suất (PF) và các yếu tố thay thế (DPF hoặc COSΦ).
Điện áp nhấp nháy ngắn hạn (PST).
Sự mất cân bằng ba giai đoạn (nước và điện áp).
