Thiết bị xây dựng và vật liệu lắp đặt chất kiểm tra nhỏ giọt --Mô hình NF505

Lời giới thiệu:

• Thử nghiệm nhỏ giọt theo NF P 92-505 là một phản ứng với lửa thử nghiệm bổ sung cho phân loại M của vật liệu xây dựng và thiết bị.Nó được sử dụng cho các vật liệu nóng chảy nhiệt mà một số bị cháy hoặc không chảy, được tạo ra bởi một nguồn sưởi ấm, được nhận thấy trong thử nghiệm chính.hoặc thử nghiệm bức xạ (khung epiradiator) cho vật liệu cứng hoặc linh hoạt và dày (NF P 92-501).

• Về nguyên tắc, viêm bông trong thử nhỏ giọt dẫn đến phân loại M4. Nếu bông không bị viêm trong thử nhỏ giọt,phân loại thu được trong thử nghiệm chính được duy trì hoặc vật liệu được giảm cấp tùy theo việc có một số nhỏ giọt không bị viêm hoặc bị viêm trong cùng một thử nghiệm chính này.- Trong trường hợp có lỗ hổng mà không bị viêm hoặc có viêm trong thời gian ngắn tại thử nghiệm chính,phác thảo này cũng được áp dụng cho thử nghiệm bền lửa bổ sung (NF P 92-504) khi lại có một số nhỏ giọt không bị viêm hoặc bị viêm trong thử nghiệm bổ sung này..

Phòng ứng dụng:

• Các vật liệu xây dựng;

• Đường sắt;

• Nội thất ô tô;

Đặc điểm:

Thiết bị thử nhỏ giọt bao gồm các phần sau được đặt trên một nền chung:

• Ở phần trên cùng của giá đỡ đầu tiên được đặt nguồn bức xạ nhiệt loại epiradiator có công suất 500 W,mà bề mặt tỏa sáng được làm bằng một đĩa silica tan bằng thủy tinh xuyên suốt có đường kính 100 mm.

• Một thiết bị tay cầm có thể di chuyển cho phép nâng nhẹ hỗ trợ epiradiator để xoay theo 90 ° trong mặt phẳng ngang, để loại bỏ nó khỏi miếng thử.

• Đứng thứ hai có một tập hợp có thể điều chỉnh chiều cao với phần trên là hỗ trợ cho miếng thử và ở phần dưới là thùng thả, hai phần này cách nhau 300 mm.

• Nỗ lực thử nghiệm được làm bằng một vòng kim loại trên đó nằm một lưới tròn phẳng bằng dây thép không gỉ.

• Chất chứa giọt bao gồm một đĩa nhỏ có đáy phẳng được bao phủ hoàn toàn bằng len bông.

• A guiding mark bound up with the epiradiator support and a graduated metal rule fixed to the pole of this second stand allow to adjust the distance between the radiant surface of the epiradiator and the upper face of the test piece.

Các thông số:

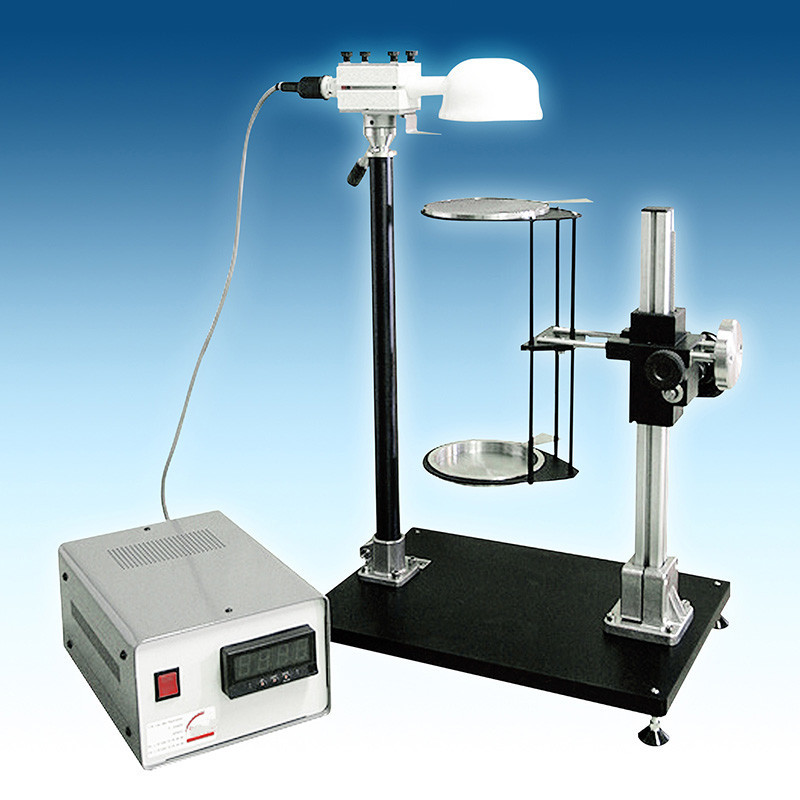

NF505 Thiết bị kiểm tra nhỏ giọt hình ảnh thực tế:
