Vật liệu xây dựng BS476-7 Kiểm tra bề mặt bốc cháy --Mô hình: BS476-7

Lời giới thiệu:

• Áp dụng cho các vật liệu xây dựng Anh và tiêu chuẩn thử nghiệm chống cháy sắt cao, phù hợp với các tiêu chuẩn của BS 476-7,phương pháp thử nghiệm để xác định phân loại bề mặt lan truyền ngọn lửa của sản phẩm.

• BS 476-7 chủ yếu được sử dụng để xác định sự mở rộng của ngọn lửa trên bề mặt tiếp xúc của tường và trần nhà.với ngọn lửa nhỏ để đốt cháy các mẫu, và xác định luồng nhiệt quan trọng.

• Khu vực của bảng chiếu sáng là 850mm × 850mm, người giữ mẫu thử sử dụng phương pháp làm mát bằng nước, được trang bị bảng hiệu chuẩn và cảm biến luồng nhiệt, có thể hiệu chuẩn hồ sơ luồng nhiệt.Thiết bị thử nghiệm cao hơn được yêu cầu cho không gian phòng thí nghiệm, để lắp ráp dụng cụ thử nghiệm, người dùng cần có nhiều biện pháp an toàn hơn.

Tiêu chuẩn:

BS 476 Phần 7

Phòng ứng dụng:

• Các vật liệu xây dựng;

Đặc điểm:

• Thiết bị này bao gồm một tấm bức xạ được gắn theo chiều dọc trong một khung và được hỗ trợ trên một khung.

• Bảng phóng xạ bị bẩn bởi một hỗn hợp khí-không khí.

• Bảng bức xạ là 850mm vuông cho một khối đốt cháy loại lửa xốp được thiết kế để cung cấp đốt cháy hiệu quả của hỗn hợp không khí - khí - không khí,không có sự cháy trên bề mặt của bảng điều khiển trong điều kiện hoạt động.

• Bảng bức xạ và xung quanh được hỗ trợ trên một khung để trung tâm của bảng là khoảng 1250 ± 100mm trên mực sàn.

• Một bộ giữ mẫu và một sự sắp xếp ngọn lửa thí điểm được gắn ở một bên của thiết bị.

• Máy giữ mẫu bao gồm một khung thép làm mát bằng nước với các tấm mặt làm mát bằng nước.Các tấm mặt là chồng chéo các mẫu bằng cách 20±2mm trên cạnh trên và dưới cùng của họ và trên cạnh dọc liền kề bảng chiếu xạ.

• Một cái kẹp được nạp giọt được đặt để kẹp mẫu vào các tấm mặt.

• Cung cấp nước di động cho người giữ mẫu làm cho nhiệt độ tối đa không vượt quá 35 °C tại cửa ra khỏi người giữ mẫu.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• Chiều cao của người giữ mẫu được nét để cho phép nó được lắc theo chiều ngang, ra khỏi mặt của bảng chiếu xạ giữa các thử nghiệm,từ vị trí thử nghiệm đến vị trí chờ và ngược lại.

• Máy đốt thử nghiệm bao gồm một ống thép.

• Các đường cung cấp khí và không khí đến bảng điều khiển bức xạ có bộ đo lưu lượng, bộ điều chỉnh áp suất, van điều khiển và thiết bị an toàn.

• Máy đo lưu lượng nhiệt: Phạm vi: 0 ~ 50 kw/m2; Khả năng phát xạ bề mặt:ɛ=0,95±0.05.

• Bảng hiệu chuẩn giả với tay cầm, máy đo lưu lượng nhiệt hiệu chuẩn và gắn.

Các thông số:

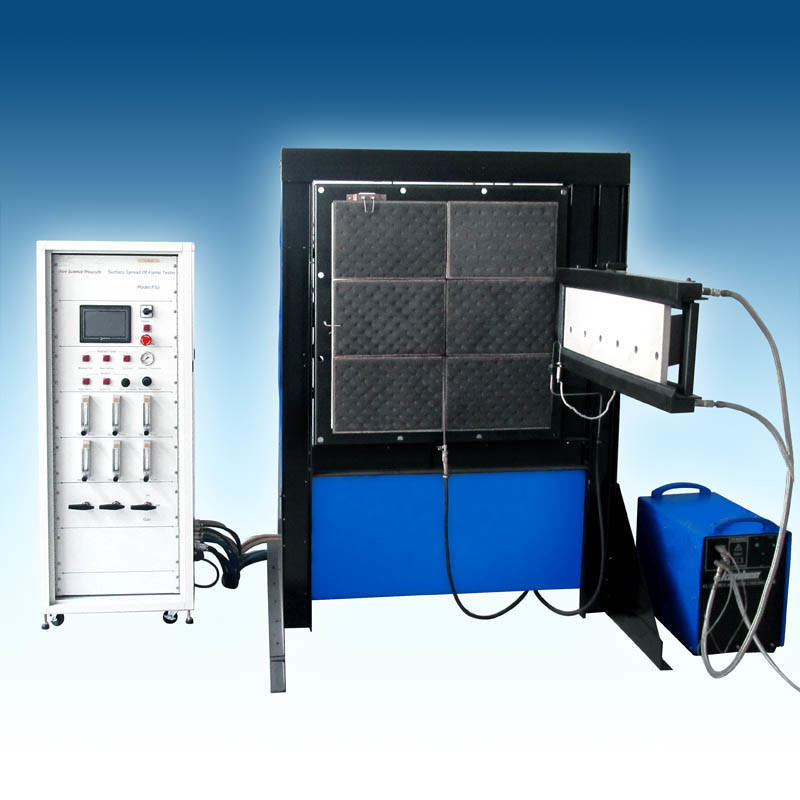

BS476-7 Thiết bị kiểm tra bề mặt bốc cháy hình ảnh thực tế:
