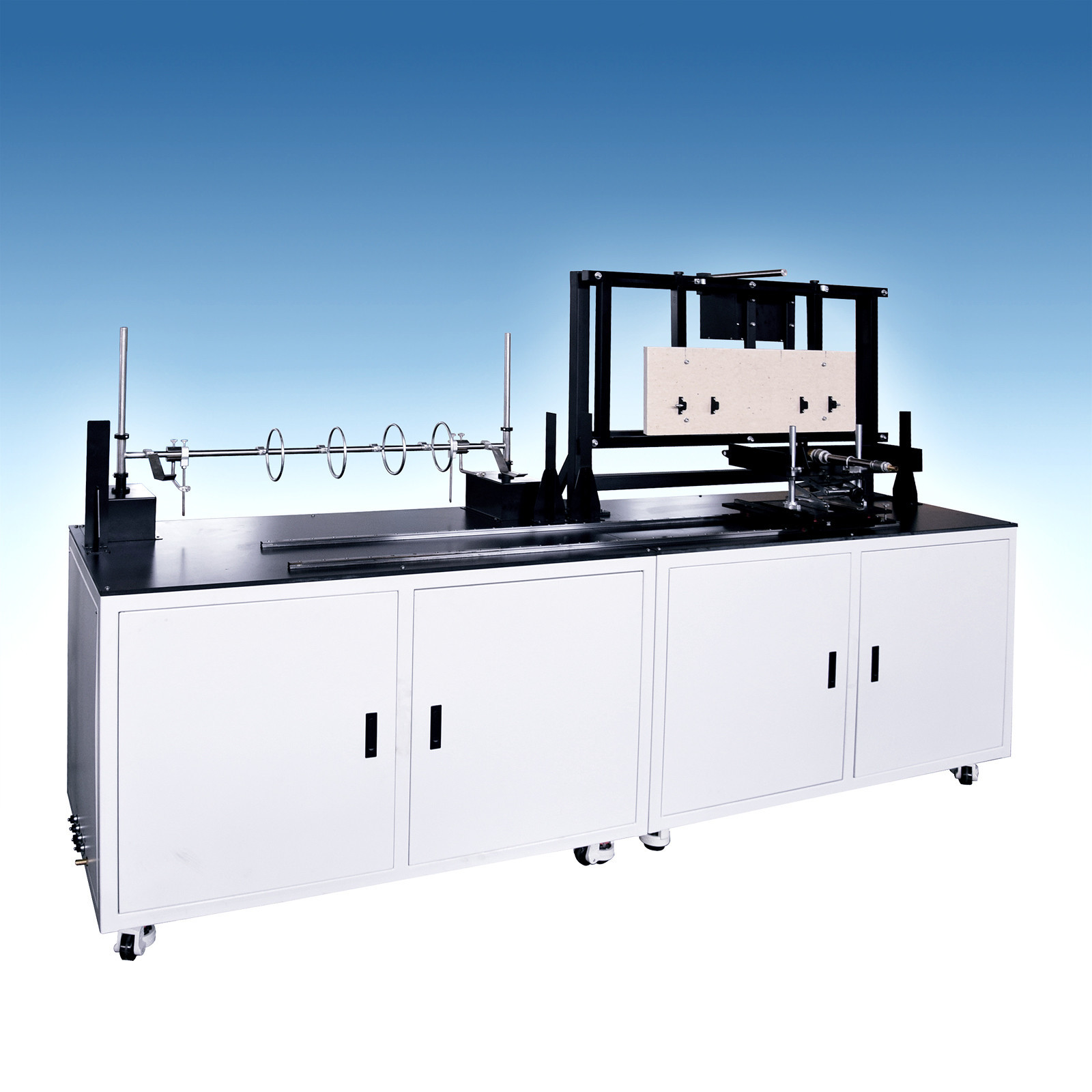

IEC60331 Thiết bị thử nghiệm chống cháy dây cáp điện -- Mô hình CFRT

Lời giới thiệu:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Tiêu chuẩn tham chiếu:

• IEC 60331 Xét nghiệm cho các dây cáp điện trong điều kiện này
• IEC 60331 Phần 11 Tỏa một mình ở nhiệt độ lửa ít nhất 750 ̊C;
• IEC 60331 Phần 21 Các dây cáp có điện áp định số đến và bao gồm 0,6/1kV;
• IEC 60331 Phần 12 Ngọn lửa với cú sốc ở nhiệt độ lửa ít nhất 830 ̊C;
• IEC 60331 Phần 31 Đốt lửa với xung điện Các dây cáp điện áp số đến và bao gồm 0,6/1kV;

Thông số kỹ thuật:

Đặc điểm:

• Nguồn nhiệt: lò đốt khí propane loại băng AGF
• Được cấu trúc với 3 hàng lỗ chéo, Chiều rộng mặt trước trung bình của lò đốt: 15mm, đường kính lỗ: 1.32mm, Khoảng cách giữa trung tâm: 3.2mm.
• Một hàng lỗ được đánh bóng trong lỗ phi công để bảo quản ngọn lửa ở cả hai mặt của tấm Burner.
• Hai nhiệt cặp được lắp đặt theo chiều ngang cách nhau 45mm bên trái và bên phải của đường trung tâm lò đốt để kiểm tra nhiệt độ.
• Máy điều khiển dòng chảy khối lượng để điều chỉnh dòng chảy khí và không khí, độ chính xác không dưới 1,5%.
• Phần mềm có thể hiển thị nhiệt độ hiệu chuẩn lò đốt, propane và lưu lượng không khí vv
• Dòng điện được cung cấp bởi một biến áp sao ba pha với dung lượng đủ để duy trì điện áp thử nghiệm cần thiết khi sự toàn vẹn của mạch không thể được duy trì.
• Chỉ số kết nối dây dẫn (dấu hiệu LED) để tạo ra dòng điện.
• Giá trị điện áp được thiết lập tự động bởi phần mềm và được điều chỉnh bởi bộ điều khiển bảng điều khiển.
• Hiển thị kỹ thuật số dữ liệu dòng điện và điện áp, độ chính xác của dòng điện là 0,001A.
• Bảo vệ hiện tại bằng cách sử dụng bộ bảo hiểm với 2A.
• Dữ liệu đo thời gian thực của tất cả các dòng điện và điện áp được thu thập bởi máy tính, và các đường cong của dòng điện và điện áp được tạo ra.
• Khi sự toàn vẹn của mạch không thể được duy trì, đèn chỉ số tương ứng được tắt, máy tính tự động xác định trạng thái và ghi lại thời gian,và phát ra báo động âm thanh và ánh sáng.
