Máy kiểm tra độ lan truyền ngọn lửa bức xạ nhiệt Imo ISO5658 ASTM 1317

Máy kiểm tra lan truyền lửa bức xạ nhiệt IMO ISO5658 ASTM 1317

Lời giới thiệu:

SFT IMO Thermic Radiant Flame Spread Testerđược sử dụng cho các đặc điểm đốt cháy của vật liệu xây dựng, vật liệu tàu cao tốc và vật liệu tàu.

SFT IMO Thermic Radiant Flame Spread Testerđo tốc độ lan truyền ngọn lửa, nhiệt khử và tổng phát nhiệt theo khoảng cách và CEF (dòng chảy bức xạ nhiệt quan trọng).

Phương pháp thử nghiệm này được sử dụng để đánh giá các đặc điểm cháy của các vật thể thử nghiệm được lắp đặt theo chiều dọc theo tiêu chuẩn ISO 5658-2 và Res IMO.653.

Đối tượng thử nghiệm được tiếp xúc với khu vực phân tán nhiệt thích hợp được cung cấp bởi loại đốt khí của tản nhiệt, và sau đó khi cháy,giá trị tín hiệu được đo bằng mV bằng cách sử dụng một nhiệt cặp được hiệu chỉnh.

Ngoài ra, thời gian thắp sáng cũng được ghi lại và thời gian cháy ngọn lửa của đối tượng thử nghiệm được ghi lại theo khoảng cách của đối tượng thử nghiệm, và tốc độ lan truyền ngọn lửa cũng được ghi lại.
Các mục thử nghiệm khác bao gồm nhiệt đốt (MJ/m2), nhiệt đốt liên tục (MJ/m2), dòng chảy bức xạ nhiệt quan trọng (kW/m2), nhiệt trung bình đốt liên tục và tiêu tan nhiệt tổng thể (kW).

Các thông số:

Đặc điểm:

1.SFT IMO Thermic Radiant Flame Spread Testerbao gồm bốn thành phần chính: một bộ giữ tấm phóng xạ và một bộ giữ mẫu. Đồng thời, kết nối chúng với nhau để mẫu thử, tấm phóng xạ, người giữ mẫu,và lò đốt thử nghiệm tạo thành cấu trúc cần thiết;
2Các bảng điều khiển bức xạ cung cấp một bề mặt bức xạ với kích thước khoảng 480 mm X 280 mm, và một màn hình lưới dây được cung cấp ở phía trước của bề mặt bức xạ để tăng độ tỏa sáng;
3. Sử dụng một máy thổi để cung cấp nguồn không khí cho bảng điều khiển bức xạ, và sử dụng một bộ chuyển đổi tần số để điều chỉnh;
4. Sử dụng bộ điều khiển dòng chảy khối lượng propane để điều chỉnh nguồn khí, hợp tác với máy trộn Venturi để trộn với không khí và cung cấp nguồn khí đốt cần thiết cho bảng điều khiển bức xạ;
5Nó cung cấp một tấm hiệu chuẩn nhiều lỗ và một bộ đo lưu lượng nhiệt trượt, có thể phát hiện xem luồng bức xạ nhiệt có đáp ứng các yêu cầu tiêu chuẩn hay không;
6. Máy cảm biến luồng bức xạ nhiệt làm mát bằng nước được sử dụng để đo đường cong luồng bức xạ nhiệt của các tấm bức xạ;
7Thiết bị lưu thông làm mát nước di động, có thể lấy ra nhiệt bề mặt của máy đo lưu lượng nhiệt;
8. Đốt ống gốm có thể hoạt động trực tiếp trên bề mặt của mẫu thử bằng ngọn lửa mở;
9. Tiếp nhận phương pháp điều chỉnh dòng chảy rotor, có thể cung cấp lò đốt ống gốm với khí đốt hỗn hợp;
10. Máy điều khiển dòng chảy khối lượng có thể dễ dàng đo nhiệt của methane bằng cách đo lưu lượng nhiệt quan trọng;
11Theo tiêu chuẩn thử nghiệm của IMO, các thiết bị nhiệt cặp có thể được cung cấp để đo các thông số liên quan như tốc độ giải phóng nhiệt;
12. lò đốt hiệu chuẩn metan và bộ điều khiển lưu lượng khối metan có thể cung cấp nhiệt độ lửa 1KW và 3KW;
13Trong quá trình thử nghiệm, máy ảnh có thể quan sát và lưu trạng thái đo trong chương trình;
14Thiết bị thử nghiệm tính chất lan truyền ngọn lửa được trang bị một gương quan sát có thể điều chỉnh góc, tốc độ lan truyền ngọn lửa có thể được quan sát thông qua gương thủy tinh và lấy mẫu trong quá trình thử nghiệm,và có thể được tự động ghi lại bằng công tắc chân;
15Máy tính và phần mềm thử nghiệm tiêu chuẩn được sử dụng để kiểm soát quá trình thử nghiệm

Tiêu chuẩn tham chiếu:

ISO 5658-2: Thử nghiệm phản ứng với lửa Sự lan rộng của ngọn lửa - Phần 2 Sự lan rộng bên trên các sản phẩm xây dựng trong cấu hình dọc;

Nghị quyết IMO A. 653 ((16): Khuyến nghị về các thủ tục thử nghiệm cháy về khả năng cháy của vật liệu hoàn thiện vách, trần nhà và sàn;

ASTM E1317: Phương pháp thử nghiệm tiêu chuẩn cho khả năng cháy của các lớp kết thúc bề mặt biển;

ASTM E1321:Phương pháp thử nghiệm tiêu chuẩn để xác định tính chất đốt và lan truyền ngọn lửa của vật liệu;

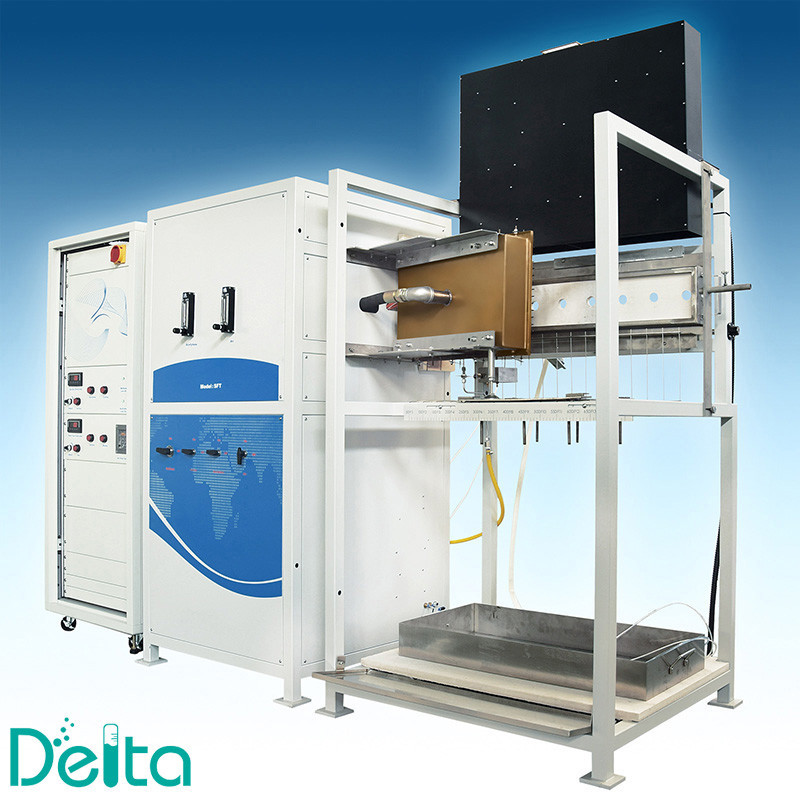

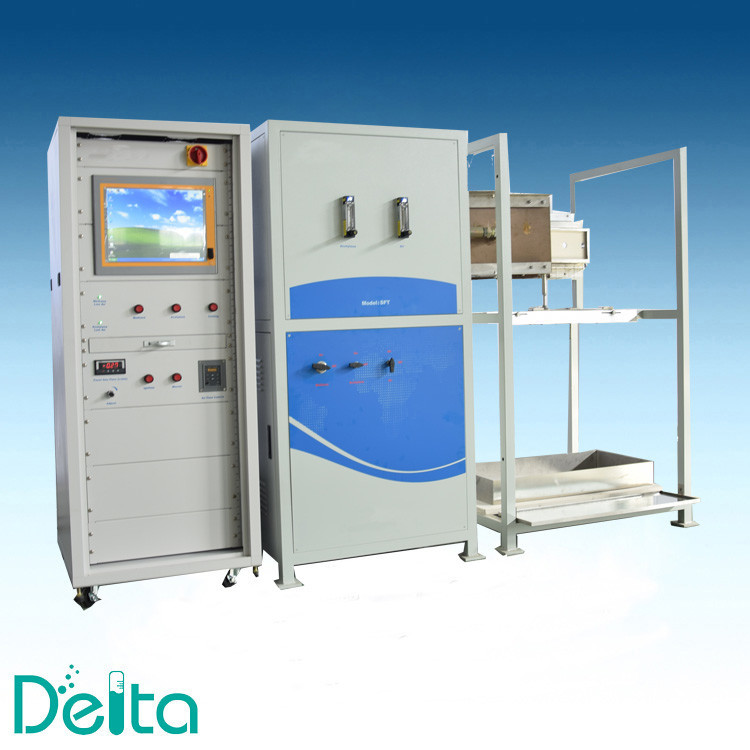

SFT IMO đo lường nhiệt phát xạ bốc cháy Tester hình ảnh thực sự:
